Herstellung und Optimierung eines elektromagnetisch betriebens Mikrokugelventils

Heutzutage ist Bedarf an den miniaturisierten Gasanalysesystemen für die Umwelttechnik, Prozessüberwachung, Medizin und viele andere Bereiche besonders groß. Eine Miniaturisierung der Gasanalysesystemen vergrößert ihren Einsatzbereich, stellt aber auch höhere Anforderungen an die einzelnen Komponente des Systems, z.B. an die für die Regelung und Verteilung von Gasen benötigten aktiven Ventile.

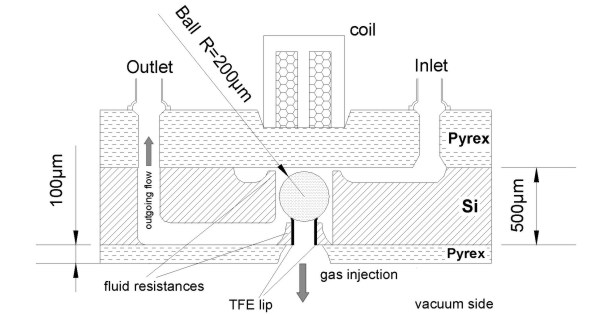

Im Rahmen dieses Projektes soll bereits bestehendes Konzept eines elektromagnetisch gesteuerten Mikro-Kugelventils verwendet werden, um ein Einspritzsystem für ein Miniatur-Flugzeit-Massenspektrometer zu realisieren. Das System soll ein gepulstes Injizieren einer kleinen Menge des Messgases für die spätere Analyse ermöglichen. Auf der Grundlage der bisherigen Entwürfe soll das Kugelventil für diese Anwendung optimiert und zu einer integrierten Kleinstmengeneinspritzung erweitert werden

• 4-07.137V
  T. Injinaash, J. Müller Microball Valve for an Application in Time of Fly Mass Spectrometer accept. Proceedings of International Congress Sensor 2005, Nürnberg, Germany

Stichwörter

• microvalve
